Rozpraszanie ciepła przez cewkę siłownika jest krytycznym aspektem, który znacząco wpływa na wydajność, niezawodność i żywotność cewki. Jako wiodący dostawca cewek siłowników, zrozumienie i optymalizacja procesu rozpraszania ciepła ma kluczowe znaczenie, aby zapewnić naszym klientom produkty wysokiej jakości.
Podstawy wytwarzania ciepła przez cewkę siłownika
Cewki siłownika działają w oparciu o zasadę indukcji elektromagnetycznej. Gdy prąd elektryczny przepływa przez cewkę, wytwarza pole magnetyczne. To pole magnetyczne następnie oddziałuje z innymi elementami siłownika, generując ruch mechaniczny. Jednakże, zgodnie z prawem Joule'a, gdy prąd (I) przepływa przez rezystor (R) przez pewien czas (t), wydziela się ciepło (Q), a wzór jest następujący: (Q = I^{2}Rt). W przypadku cewki uruchamiającej przewód cewki ma określoną rezystancję. Gdy przepływa przez niego prąd, nieuchronnie wytwarza się ciepło.
Ilość wytworzonego ciepła zależy od kilku czynników. Po pierwsze, wielkość prądu jest kluczowym czynnikiem. Wyższe prądy będą prowadzić do bardziej znaczącego wytwarzania ciepła. Po drugie, rezystancja drutu cewki również odgrywa rolę. Cewki o wyższej rezystancji będą wytwarzać więcej ciepła w tych samych warunkach prądowych. Dodatkowo cykl pracy cewki, będący stosunkiem czasu zasilania cewki do całkowitego czasu trwania cyklu, wpływa na akumulację ciepła. Jeśli cykl pracy jest wysoki, co oznacza, że cewka jest pod napięciem przez większą część czasu, ciepło będzie gromadzić się szybciej.
Znaczenie rozpraszania ciepła
Nadmierne ciepło w cewce siłownika może mieć kilka szkodliwych skutków. Po pierwsze, może to spowodować pogorszenie izolacji drutu cewki. Izolacja jest niezbędna, aby zapobiec zwarciom pomiędzy różnymi zwojami drutu. Uszkodzenie izolacji na skutek wysokich temperatur może prowadzić do awarii elektrycznych, zmniejszając niezawodność siłownika.
Po drugie, ciepło może wpływać na właściwości magnetyczne cewki. Natężenie pola magnetycznego generowanego przez cewkę jest związane z jej właściwościami elektrycznymi i fizycznymi. Wysokie temperatury mogą zmienić rezystywność drutu i przenikalność magnetyczną materiału rdzenia (jeśli istnieje rdzeń), co z kolei może zmienić działanie siłownika. Na przykład siła wyjściowa siłownika elektromagnetycznego może się zmniejszać wraz ze wzrostem temperatury, co wpływa na jego zdolność do prawidłowego działania.
Ponadto przegrzanie może skrócić żywotność cewki. Powtarzające się rozszerzanie i kurczenie drutu pod wpływem zmian temperatury może powodować naprężenia mechaniczne, które z czasem prowadzą do pęknięcia drutu. Dlatego konieczne jest skuteczne odprowadzanie ciepła, aby zapewnić długoterminową stabilną pracę cewki siłownika.
Mechanizmy rozpraszania ciepła
Przewodzenie
Przewodnictwo jest jednym z głównych mechanizmów rozpraszania ciepła w cewkach siłownika. Ciepło przekazywane jest z drutu cewki do otaczających materiałów poprzez bezpośredni kontakt. Cewka jest zwykle nawinięta wokół rdzenia, który może działać jako przewodnik odprowadzający ciepło z cewki. Na przykład, jeśli rdzeń jest wykonany z metalu o dużej przewodności cieplnej, takiego jak żelazo lub aluminium, ciepło może być przewodzone z cewki do rdzenia, a następnie do obudowy siłownika.
Obudowa siłownika odgrywa również ważną rolę w rozpraszaniu ciepła w oparciu o przewodzenie. Jest w kontakcie z rdzeniem i może dalej przekazywać ciepło do środowiska zewnętrznego. Materiał i konstrukcja obudowy mają kluczowe znaczenie. Obudowa wykonana z dobrego przewodnika ciepła i o dużej powierzchni może poprawić przewodzenie ciepła.
Konwekcja
Konwekcja polega na przenoszeniu ciepła poprzez ruch płynu (powietrza lub cieczy). W przypadku cewek siłowników konwekcja naturalna występuje, gdy ogrzane powietrze wokół cewki unosi się ze względu na jego mniejszą gęstość i napływa chłodniejsze powietrze, aby je zastąpić. Ten ciągły przepływ powietrza pomaga odprowadzać ciepło z wężownicy.
W zastosowaniach, w których konwekcja naturalna nie jest wystarczająca, można zastosować konwekcję wymuszoną. Można to osiągnąć za pomocą wentylatorów lub pomp do przemieszczania powietrza lub cieczy przez wężownicę. Na przykład, w niektórych systemach siłowników dużej mocy, w pobliżu wężownicy można zainstalować wentylator, aby zwiększyć przepływ powietrza i poprawić odprowadzanie ciepła.
Promieniowanie
Promieniowanie to emisja fal elektromagnetycznych z nagrzanego obiektu. Cewki siłownika emitują promieniowanie cieplne w widmie podczerwieni. Ilość promieniowania zależy od temperatury cewki i jej emisyjności. Cewka o wyższej temperaturze będzie emitować więcej promieniowania, a powierzchnia o wyższej emisyjności będzie skuteczniej emitować ciepło.
Czynniki wpływające na rozpraszanie ciepła
Konstrukcja samej cewki siłownika ma znaczący wpływ na odprowadzanie ciepła. Liczba zwojów cewki wpływa na jej rezystancję i ilość wydzielanego ciepła. Cewka o dużej liczbie zwojów będzie miała wyższą rezystancję, co może prowadzić do większej produkcji ciepła. Jednakże sposób nawinięcia cewki może również wpływać na przenoszenie ciepła. Na przykład, jeśli zwoje zostaną nawinięte zbyt ciasno, może to utrudniać przepływ powietrza i ograniczać konwekcyjne przenoszenie ciepła.
Istotny jest także wybór materiałów. Jak wspomniano wcześniej, materiały rdzenia i obudowy powinny mieć dobrą przewodność cieplną, aby ułatwić przewodzenie. Dodatkowo materiał izolacyjny drutu cewki powinien być w stanie wytrzymać wysokie temperatury bez degradacji.
Środowisko pracy cewki siłownika również ma znaczenie. Jeśli temperatura otoczenia jest wysoka, wężownica będzie trudniej odprowadzać ciepło. W zapylonym lub brudnym środowisku nagromadzenie kurzu na powierzchni cewki może działać jak izolator, zmniejszając przenoszenie ciepła poprzez przewodzenie i konwekcję.
Nasze rozwiązania jako dostawca cewek siłowników
Jako doświadczony dostawca cewek siłowników podejmujemy szereg działań w celu optymalizacji odprowadzania ciepła w naszych produktach. Po pierwsze, starannie dobieramy materiały na cewkę, rdzeń i obudowę. W rdzeniu i obudowie stosujemy metale o wysokiej przewodności, aby zapewnić efektywne przewodzenie ciepła. Do izolacji drutu cewki wybieramy materiały o dużej odporności termicznej, aby zapobiec degradacji.
Zwracamy również uwagę na konstrukcję cewki. Nasi inżynierowie stosują zaawansowane techniki nawijania, aby zapewnić odpowiedni odstęp między zwojami, co sprzyja lepszemu przepływowi powietrza i konwekcji. Ponadto oferujemy rozwiązania dostosowane do różnych zastosowań. Do zastosowań wymagających dużej mocy, gdzie głównym problemem jest rozpraszanie ciepła, możemy dostarczyć siłowniki z układami chłodzenia wymuszoną konwekcją, takimi jak zintegrowane wentylatory.

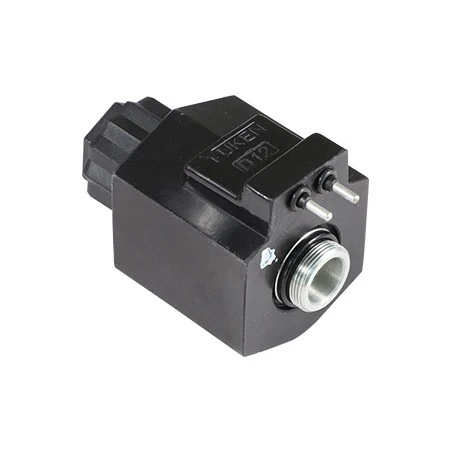

W ofercie posiadamy szeroką gamę cewek wykonawczych m.inElektromagnes do zaworu z przyłączem śrubowym,Cewka przełączająca do zaworu gwintowanego Yuken, IElektrozawór do zaworu Rexroth połączonego śrubą. Produkty te zostały zaprojektowane z myślą o odprowadzaniu ciepła, aby zapewnić optymalną wydajność i niezawodność.
Wniosek
Odprowadzanie ciepła przez cewkę siłownika jest złożonym, ale istotnym aspektem jego działania. Rozumiejąc mechanizmy wytwarzania ciepła i znaczenie efektywnego odprowadzania ciepła, możemy zaprojektować i wyprodukować wysokiej jakości cewki siłownika. Jako wyspecjalizowany dostawca cewek wykonawczych dokładamy wszelkich starań, aby dostarczać produkty spełniające najwyższe standardy wydajności i niezawodności.
Jeśli potrzebujesz cewek siłowników i chcesz omówić swoje specyficzne wymagania, zapraszamy do kontaktu z nami w celu zakupu i dalszych negocjacji. Jesteśmy gotowi zaproponować Ci najlepsze rozwiązania dostosowane do Twoich potrzeb.
Referencje
- Grover, FW (1946). Obliczenia indukcyjności: wzory robocze i tabele. Publikacje Dovera.
- Boylestad, RL i Nashelsky, L. (2009). Urządzenia elektroniczne i teoria obwodów. Sala Pearson Prentice.
- Incropera, FP i DeWitt, DP (2001). Podstawy wymiany ciepła i masy. Johna Wileya i synów.
